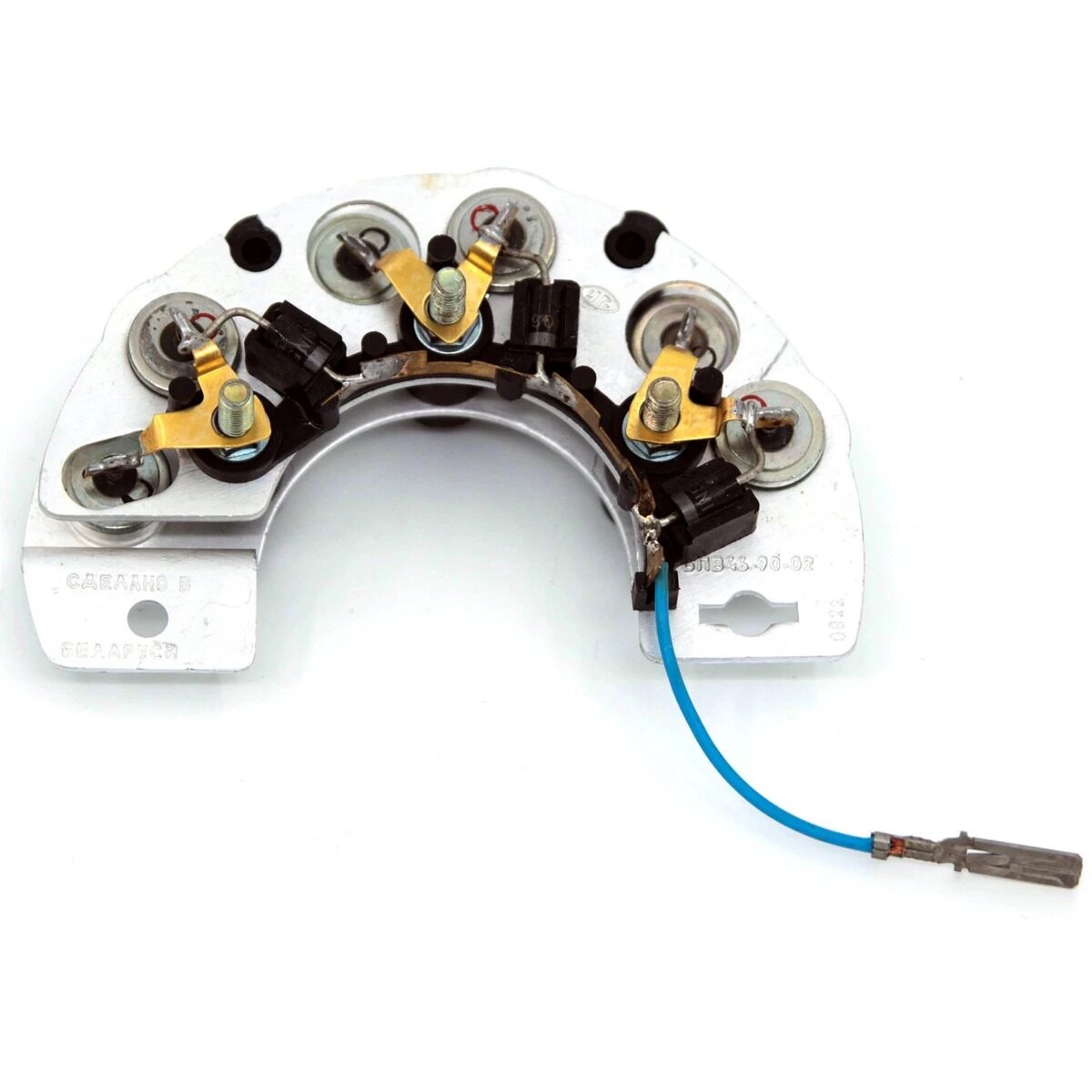

БПВ 46-90
| Фото | Применяемость | Назначение | |
| Марка а/м | Тип генератора | ||
 |
ЗИЛ «Бычок», ПАЗ, АМО- ЗИЛ |
2002.3701,2022.3701, 2012.3771,33.3701, 28.3771 - ПАО «ЗиТ», ООО «Прамо-Электро» |
Блок предназначен для выпрямления трехфазного тока в автомобильных генераторах (90А;14В) |
|
Наименование параметра, единица измерения |
Значение параметра |
|
Число фаз |
3 |
|
Номинальное линейное напряжение (амплитудное значение), В, не более |
20 |
|
Максимальное линейное напряжение (амплитудное значение), В, не более |
260 |
|
Максимальный постоянный ток блока, А |
90 |
|
Максимальный постоянный ток дополнительного выпрямителя, А |
5,5 |
|
Номинальный постоянный ток блока, А |
70 |
|
Номинальный постоянный ток дополнительного выпрямителя, А |
3 |
|
Номинальное постоянное выходное напряжение, В |
14 |
|
Диапазон рабочих температур среды, ºC |
от -50 до +100 |
|
Повышенная предельная температура среды. оС |
+100 |
Электрическая схема
